|
單斜晶純氧化鋯粉體系列
使用精細(TZP) 粉末製程生產高品質次微米以下之氧化鋯粉，所產出之純氧化鋯粉具有較窄的粒徑分布，其最大粒徑(D100)可小於0.5微米，平均粒徑(D50)於0.2微米，它可有效減少：
(1) 在煆燒時的反應時間
(2) 改善電性
(3) 有效減少生產成本
高品質純氧化鋯粉TP-0Y 氧化鋯的相關特性如下：
| Powder Properties |
TP-0Y |
| ZrO2 + HfO2 (wt%) |
>99.9 |
| Y2O3 (wt%) |
0 |
| SiO2 (wt%) |
<0.02 |
| Fe2O3 (wt%) |
<0.01 |
| Na2O (wt%) |
<0.01 |
| Al2O3 (wt%) |
<0.1 |
| L.O.I (wt%) |
<1.5 |
| Surface area (m sq./g) |
>20 |
8+1 |
| D50 (um) |
<0.2 |
0.3~0.4 |
備註：
(1) 成份分析 (ICP) 由SGS OPTIMA 2000進行檢測
(2) 燒失量為經由1000oC 煆燒1小時
(3) 比表面積由ASAP 2010進行檢測
(4) 粒徑大小及分佈由HORIBA LA300進行檢測 |
|
高固含量(60 wt%)的氧化鋯漿料經由旋轉霧化器進行小粒子之乾燥。

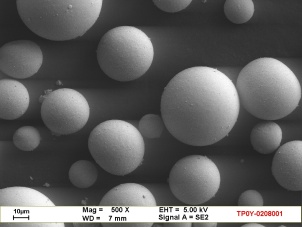

上圖為10~40微米之圓形造粒粉 |
|

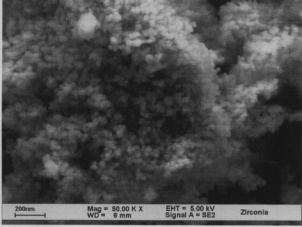

上圖為三采純氧化鋯的SEM微結構照片，其經LEO 1530電子顯微鏡檢測，於原始粒子其型熊表現出為鬆散的團聚聚結。■
|
|
|
